МАГНІТНА ОПАЛУБКА

Це комплекс рішень для спрощення і прискорення фіксації опалубних бортів і заставних деталей до формувальних столу за допомогою постійних магнітів для виробництва плоских залізобетонних виробів будь-якої форми в заводських умовах. У систему фіксації входять магнітний блок і адаптер кріплення, виробляються більш складні магнітні опалубні системи.

магнитная опалубка

ЗАСТОСУВАННЯ

За допомогою Магнітною опалубки можна реалізувати будь-яку, навіть найскладнішу задачу при формуванні плоских залізобетонних виробів висотою до 600мм. Також вирішена задача фіксації закладних деталей, пустотоутворювачів, фасок і рустів.

ПЕРЕВАГИ

– істотне скорочення витрат робочого часу при установці бортів і заставних деталей;
– відсутність необхідності користуватися зварюванням, як наслідок відсутність необхідності ремонту формувальних столів або форм;
– отримання плоских ЖБ виробів будь-якої конфігурації, в тому числі радіальних;
– можливість виробляти індивідуальні замовлення без великих витрат на бортооснастку.

ЕЛЕМЕНТИ МАГНІТНОЇ ОПАЛУБКИ
МАГНІТНІ БЛОКИ

Підґрунтям системи МАГНІТНА ОПАЛУБКА є магнітний блок в корпусі або без корпусу. Магнітний блок в корпусі є завершеним елементом для кріплення опалубочного борту (щита), в корпусі передбачені кріплення. Магнітний блок без корпусу призначений для інтеграції в опалубочний борт.

АДАПТЕРИ

Проміжна ланка між магнітним блоком і опалубних щитом і необхідні для фіксації опалубочного щита до магнітного блоку. Адаптери бувають різних типів і видів, різняться по ширині від 200 до 3000мм і висотою від 60 до 600мм та їх характеристики залежать від виду опалубного системи. Залежно від опалубної системи адаптери є основною або допоміжною частиною системи. Завдяки адаптерам можна за допомогою одного і того ж блоку формувати різні по висоті і формі вироби.

СТІЛ ФОРМУВАЛЬНИЙ (палети)



Металевий стіл (палети) з товщиною верхнього листа від 8мм. Є основою для установки опалубного системи і виробництва залізобетонних виробів.

ОПАЛУБНИЙ ЩИТ

Залежно від опалубної системи і потреб застосовують ламіновану фанеру, металевий лист, сталевий куточок або швелер та ін. Часто застосовують об’ємні зварні борту з інтегрованими магнітами які ідеально підходять для формування габаритних виробів простої форми.

ПОРОЖНЕЧНА ТА ПРОЕМОБРАЗОВАТЕЛІ

Елемент магнітної опалубки для освіти порожнин і пустот, наприклад для освіти простору навколо підйомної петлі або технологічних отворів, різні профілі для освіти скошених кутів, проемообразователи цільні і розбірні.

МАГНІТНІ КРІПЛЕННЯ ТА ФІКСАТОРИ ДО ЗАСТАВНИХ ДЕТАЛЕЙ

Для забезпечення позиціонування монтажних пластин, кріпильних різьбових вкладишів, профілів для монтажу фасадних систем та інших елементів монтажу, підйому і фіксації застосовують магнітний кріплення і фіксатори.Шірокое застосування магнітні фіксатори отримали для установки елементів електричної розводки, коробок розподільних і коробок для розеток.

ФАСКООБРАЗОВАТЕЛІ

Для забезпечення позиціонування монтажних пластин, кріпильних різьбових вкладишів, профілів для монтажу фасадних систем та інших елементів монтажу, підйому і фіксації застосовують магнітний кріплення і фіксатори.Шірокое застосування магнітні фіксатори отримали для установки елементів електричної розводки, коробок розподільних і коробок для розеток.

Залишилися запитання та потрібна консультація?
Бажаєте замовити магнітну опалубку!
Зателефонуйте до нас по телефону
або Заповніть форму замовлення
Ми відповімо вам на всі питання і оформимо замовлення

+38 044 4994981
+38 067 4874901

Особливості монтажу магнітної опалубного конструкції

Магнітна опалубка являє собою систему, яка попередньо проектується. Залежно від типу що виготовляються ЖБ виробів, підбираються необхідні комплектуючі.

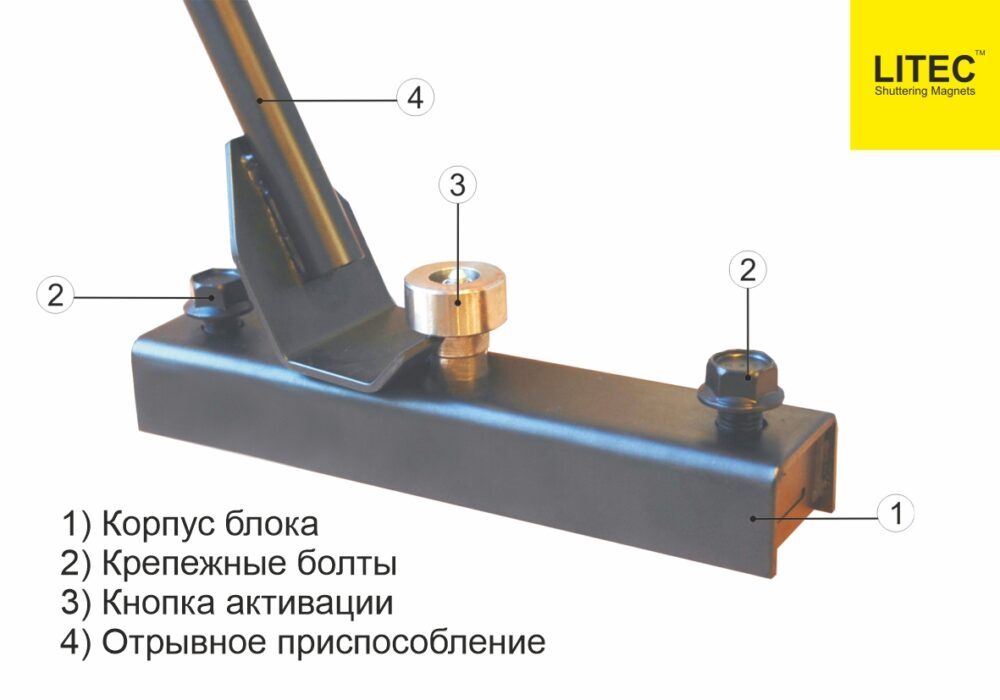

На магнітних боксах розташовані отвори з різьбленням, що дозволяють прикріпити його до кронштейну / адаптера з одного боку, до борту / формувальних столу – з іншого. На магнітному блоці розташована спеціальна кнопка, натиснувши яку приводить систему в робочий стан. Для деактивації кнопка приводиться в початкове положення. Важливо врахувати, що для активації / деактивації магнітного боксу застосовують спеціальні інструменти – гумовий молоток і пристосування для відриву.

Після того, як опалубка буде сформована, виконується заливка форми бетонною сумішшю, установка проемообразователи або магнітних заставних (при необхідності). Коли виріб повністю твердне, компоненти системи видаляються.

Переваги магнітної опалубки в порівнянні з іншими видами подібних конструкцій

Використання магнітної опалубки дозволяє поліпшити продуктивність і доходи будь-якого підприємства з виготовлення ЗБВ, так як дана конструкція характеризується:

  • Варіативність виробництва. З її допомогою можна зробити партію виробів будь-якої форми і розмірів, а, отже, реалізувати будь-який нестандартний проект, виробництво плоских плит висотою до 600мм.

  • Зручності і ефективність. Збірка і розбирання системи не вимагає особливих зусиль, навичок і часу. При зміні завдань, магнітну опалубну систему можна легко і швидко розібрати.

  • Низька собівартість. При використанні блоків з магнітами не потрібно зачищати формувальний стіл болгаркою, працювати зі зварювальним апаратом, систематично ремонтувати дороге устаткування.

  • Точність розмірів готових виробів. Завдяки надійній фіксації, вироблені залізобетонні конструкції мають строго заданий розмір і форму.

Крім того, використовуючи магнітну опалубку, підприємство суттєво економить на обслуговуванні такої системи, мінімізує витрачений час співробітників на монтаж / демонтаж і підвищує продуктивність / дохід.

Термін експлуатації магнітної опалубки

Магнітні опалубні конструкції виробляються з урахуванням тих умов, в яких вони будуть застосовуватися. Однак, порушення правил використання, зберігання, відсутність технічного обслуговування і інші причини можуть привести до того, що обладнання вийде з ладу. На термін експлуатації впливає:

  • Якість сировинного матеріалу, з якого були виготовлені компоненти системи.

  • Кваліфікація фахівця, який розробляв проект і виконував всі розрахунки.

  • Дотримання рекомендацій виробника щодо умов зберігання, установки, застосування.

  • Якість і систематичність обслуговування (чистка, змащення і т.д.).

В цілому, при дотриманні правил, зазначених в інструкції по використанню, магнітна опалубка не змінює своїх характеристик і механічних властивостей тривалий час.
